Draw.io×生成AIの最新5手法（XML/Mermaid）実践ガイド

🗓 Created on 9/6/2025

📜 要約

主題と目的

本調査は「Draw.io（diagrams.net）を生成AI（LLM）でコーディングして図を自動生成する方法とベストプラクティス」を整理することを目的とします。具体的には、どの手法（直接XML生成、Mermaid経由、スマートテンプレート、情報収集＋生成パイプライン、専用ツール）がどの場面に適するかを比較し、実務で再現性・安全性を担保するためのワークフロー、プロンプト設計、検証パイプライン、運用チェックリストを提示します。狙いは「AIで高速に下書きを作り、人が最終品質を担保する」運用を実現するための実践的ガイドを提供することです（参考：Draw.io公式・実践記事・研究報告等参照）。
参考例：Draw.io公式（スマート生成）やClaudeでのXML出力事例、Mermaid→Draw.io流れなど（

drawio.com

classmethod.jp

, https://openreview.net/pdf?id=mZEJWVDUtt）。

回答

要約（結論の先出し）
- 「最速で使えるのはMermaid生成→Draw.ioで微調整のハイブリッド」、「再現性と精度が必要ならNotebookLM等で根拠を集めてからLLMでXML出力し、XML検証パイプラインを入れる」の2パターンが実務的に有効です（参考記事多数：Qiita/Note/Dev.Classmethod 等）。
- 成功の鍵は「プロンプトテンプレート化」「出力検証（XML/ID重複等）」「段階的生成（大図は分割）」の3つです。
主要手法の比較（簡潔表）

手法	長所	短所	適用場面
① LLM→直接Draw.io XML生成	最短で.drawioが得られる。自動化性高い。	トークン制限・Duplicate ID、編集性のバラつき。	定型的なインフラ図・短納期の一括生成
② LLM→Mermaid→Draw.io	差分管理が容易、プロトタイピング速い	見た目の細かい調整は手動が必要	プロトタイプ・ドキュメント源コード化
③ NotebookLM等で根拠収集→LLMでXML	ソース根拠あり高精度、整合性良好	ツール連携の手間とコスト増	要件・根拠が重要な設計図
④ スマート生成フレームワーク（検証付き）	検証・自動修正で運用信頼性高	構築コスト・運用コスト	大量自動更新、CI統合が必要な場合
⑤ 専用ツール/CLIエージェント	GUIで簡単、非エンジニア向け	カスタム性・出力上限の問題あり	短時間で説明資料を作る場面

(出典・事例:

openreview.net

classmethod.jp

qiita.com

)

実務ワークフロー（推奨パターン）
- 小〜中規模（素早く試作）：
  1. 要件（目的・読者・粒度）を短く構造化。
  2. LLMにMermaidで下書き生成させる。
  3. MermaidをDraw.ioに貼り、手で微調整して完成。
  - 利点：差分管理（Mermaid）＋手早い可視化（Draw.io）。
  - 参考手順：Mediumの手順等（https://medium.com/@thilina3001/how-to-create-diagrams-in-draw-io-using-chatgpt-e765f495640c）。
- 正確性重視（ドキュメント根拠が必要）：
  1. NotebookLM等でソース（仕様書/PDF/Web）を集約。
  2. 要素リストを作成してLLMにXML生成（またはMermaid→XML変換）を依頼。
  3. XMLを自動検証（xmllint／Duplicate IDチェック）→問題あれば自動修正→Draw.ioにインポート。
  - 利点：根拠付きの高精度図（参考: https://qiita.com/kanekoh/items/a323409d28a68254484e、https://openreview.net/pdf?id=mZEJWVDUtt）。
実装ステップ（短期PoC→本番運用）
- PoC（1日〜数日）
  1. 代表図（例：単一サービスのAWS図／部門の組織図）を選定。
  2. Mermaid→Draw.ioの流れを試し、所要時間と編集負荷を計測。
- 本番化（週〜数ヶ月）
  1. プロンプトテンプレート化（目的・アイコンセット・ID命名規則・出力形式）。
  2. 自動バリデータ導入（XML・ID・ノード整合性）。
  3. バージョン管理・ログ保存（プロンプト＋モデル情報）。
  4. セキュリティポリシー整備（機密データマスク、モデル選定）。
- 運用（継続）
  - 定期的なプロンプト改善とテンプレート更新、ユーザーフィードバックの反映。
プロンプト設計（テンプレ・日本語例）
- Mermaid生成（ログインフロー例）

シンプルなログインフローをMermaidのflowchartで日本語出力してください。
要件：
- ユーザー→ログイン画面→認証→成功はダッシュボード、失敗は再試行/パスワード再設定
- 各ノードは短い日本語ラベルでお願いします。

XML直接生成（AWS構成図用例）

以下の要件に基づき、draw.ioで編集可能なXMLを出力してください。
- アイコンセット：draw.ioの"AWS 2025"
- レイアウト：左から外部→ALB→アプリ層→DBの横配置
- 各要素は個別のmxCellとし、IDはユニークにしてください（Duplicate ID禁止）
- 出力は有効なXMLのみ返してください（説明文は不要）
[ここにリソースの箇条書きorCDK/Terraform要約を挿入]

(参考テンプレ多くの実例:

classmethod.jp

)

検証パイプライン（必須チェック）
- 自動（CI）チェック
  - XML well-formed（xmllint等）
  - Duplicate IDチェック（スクリプト）
  - ノード/エッジ数の期待値チェック（孤立ノードの検出）
- 手動チェック（Draw.io上）
  - レイアウト崩れ、重なり、アイコンのバージョン
  - 読者視点の説明性（非エンジニア目線）
- セキュリティ
  - プロンプトに機密情報を含めないルール
  - 機密性高い図は社内モデルまたはオンプレミスで処理 (ガイド:
    openreview.net
    ,
    note.com
    )
ベストプラクティス・チェックリスト（短縮）
- プロンプトで「目的・読者・粒度・アイコンセット・出力形式・IDルール」を必ず指定。
- 大図は分割生成（例：VPC→サブネット→AZごと）。
- 生成XMLは自動検証を通すこと（xmllint, Duplicate ID）。
- テンプレート（境界・余白・色）をDraw.io側で保存し、AIに参照させる。
- 生成は「たたき台」と考え、必ず人レビューで最終品質を担保。
- ログ（プロンプト・モデルバージョン）を保存して再現性を確保。 (参考:
  qiita.com
  ,
  drawio.com
  )
実践的Tips（運用上の細かい留意点）
- Duplicate ID回避：IDにタイムスタンプやUUID接尾辞を付けさせる指示をプロンプトに入れる。
- アイコン古さ対策：テンプレートに最新アイコンを組み込み「必ず'T AWS 2025'を使用」と明記する。
- 出力肥大化対策：トークン上限に達しやすいケースは「サブ図ごとに生成→結合」を採用。
- モデル選定：AWS図などはClaude系が実務報告で良好との報告あり（可能なら比較実験を推奨）。 (事例:
  classmethod.jp
  ,
  serverworks.co.jp
  )
サンプルワークフロー図（Mermaid）

結果と結論

主要な結論
- 生成AIとDraw.ioの組合せは「図作成時間の大幅短縮」と「非エンジニアの可視化参加」を実現する有効手段です。しかし「検証」と「プロンプト設計」「テンプレート運用」を組織的に整備しないと品質問題（Duplicate ID、古いアイコン、途中出力停止など）が発生します（出典: 各実践記事・研究報告）。
- 実務的に最も現実的な導入順序は「小さく試す（Mermaid→Draw.io）→テンプレート化→XML生成＋自動検証パイプライン導入→必要なら専用フレームワークへ拡張」です（参考:
  qiita.com
  , https://openreview.net/pdf?id=mZEJWVDUtt）。
推奨アクション（短期〜中期）
1. PoC：1つ（組織図や単一サービスのAWS図）をMermaid→Draw.ioで試し、工数差を計測する。
2. テンプレート作成：境界・アイコン・ラベル規約を固定化する。
3. 検証パイプライン導入：xmllint・Duplicate ID チェックをCIに組み込む。
4. セキュリティルール：プロンプトに機密を含めない運用を明文化。高機密は社内モデルへ移行。
5. 評価指標：初期成功率（XML妥当性）・編集時間の短縮率を測定し改善サイクルを回す（参考指標：論文で初回成功率90%等の報告あり）。
最後に（私見）
- 生成AIは「図の設計図（テキスト）を迅速に生成するツール」として極めて有用です。ただし「図の正しさ・運用性・機微な表現」は組織のルールと人間のレビューで担保する必要があります。運用での投資対効果を最大化するには、プロンプトテンプレートと自動検証パイプラインへの初期投資が最も効きます。
- 必要であれば、あなたの「作図対象（例：AWS構成／ログインフロー／組織図）」「元データ（CDK/Terraform/CSV/要件）」を教えてください。実際に使える「プロンプト＋Mermaid／XMLテンプレート＋検証スクリプト（サンプル）」を作成します（参照:
  classmethod.jp
  , https://openreview.net/pdf?id=mZEJWVDUtt）。

コード実行

<!DOCTYPE html>
<html lang="ja">
<head>
  <meta charset="utf-8" />
  <meta name="viewport" content="width=device-width,initial-scale=1" />
  <title>Draw.io を生成AIでコーディングして生み出す方法とベストプラクティス</title>
  <script src="https://unpkg.com/mermaid@11.4.0/dist/mermaid.min.js"></script>
  <style>
    body{font-family: Arial, Helvetica, sans-serif;line-height:1.6;margin:20px;color:#111}
    h1{font-size:20px;margin-bottom:6px}
    h2{font-size:16px;margin-top:18px;margin-bottom:6px}
    pre{background:#f7f7f9;padding:12px;border-radius:6px;overflow:auto}
    .source{font-size:12px;color:#555;margin-bottom:8px}
    a.text-blue-500{color:#2563eb;text-decoration:underline}
    ul,ol{margin-left:18px}
    .checklist li{margin:6px 0}
    .diagram{border:1px solid #e6e6e6;padding:12px;border-radius:6px;margin-bottom:12px}
    .note{font-size:12px;color:#444}
  </style>
</head>
<body>
  <h1>Draw.io を生成AIでコーディングして生み出す方法とベストプラクティス</h1>

  <div class="diagram">
    <h2>概要フロー</h2>
    <p class="source">出典: <a href="https://drawio.com/blog/generated-diagrams" target="_blank" rel="noopener noreferrer" class="text-blue-500">draw.io ブログ</a></p>
    <div class="mermaid">
      flowchart LR
        A["1. 要件を自然言語で記述"] --> B["2. LLM にプロンプトを送信 (XML / Mermaid 生成)"]
        B --> C["3. Draw.io に XML/Mermaid をインポート"]
        C --> D["4. 手動で微調整・レビュー"]
        D --> E["5. バージョン管理と反復"]
    </div>
  </div>

  <div class="diagram">
    <h2>ワークフロー手順（段階別）</h2>
    <p class="source">出典: <a href="https://dev.to/rushier/tldr-create-system-architecture-diagrams-instantly-using-claude-ai-drawio-io3" target="_blank" rel="noopener noreferrer" class="text-blue-500">dev.to の事例</a></p>
    <ol>
      <li>要件収集（箇条書きでリソース・境界を定義）</li>
      <li>プロンプト作成（テンプレート参照）</li>
      <li>LLM に送信して XML / Mermaid を取得</li>
      <li>Draw.io にインポート → レイアウト調整</li>
      <li>レビュー、セキュリティ確認、バージョン管理</li>
    </ol>

    <h2>例: シンプルなプロンプト</h2>
    <pre>
"AWS の基本構成図を作成してください。
- VPC: 1
- パブリックサブネット: Web サーバ (ALB -> EC2)
- プライベートサブネット: DB (RDS)
- アイコンは AWS 2025 アイコンセットを使用
- 出力は draw.io 互換の XML フォーマットで"</pre>

    <h2>例: 生成されうる短縮 XML（サンプル）</h2>
    <pre>
<!-- 出典の例: LLM により生成された draw.io XML（短縮版） -->
<mxfile host="app.diagrams.net">
  <diagram name="Page-1">
    <mxGraphModel>
      <root>
        <mxCell id="0"/>
        <mxCell id="1" parent="0"/>
        <mxCell id="2" value="VPC" style="rounded=1;fillColor=#eef;" vertex="1" parent="1">
          <mxGeometry x="40" y="40" width="160" height="100" as="geometry"/>
        </mxCell>
        <!-- 省略 -->
      </root>
    </mxGraphModel>
  </diagram>
</mxfile>
    </pre>
    <p class="note">※ 上記 XML は短縮サンプル。実際は LLM 出力の完全な XML を Draw.io にインポートしてください。</p>
  </div>

  <div class="diagram">
    <h2>Mermaid を利用した挿入例</h2>
    <p class="source">出典: <a href="https://medium.com/@thilina3001/how-to-create-diagrams-in-draw-io-using-chatgpt-e765f495640c" target="_blank" rel="noopener noreferrer" class="text-blue-500">Medium の手順</a></p>

    <h3>レンダリングされたフローチャート</h3>
    <div class="mermaid">
      flowchart TD
        Login["ユーザーがログイン要求を送信"] --> Auth["認証サービスが認証する"]
        Auth --> Data["データベースに問い合わせ"]
        Data --> Auth
        Auth --> Dashboard["ダッシュボードを返す"]
    </div>

    <h3>上記 Mermaid コード（コピー用）</h3>
    <pre>
flowchart TD
  Login["ユーザーがログイン要求を送信"] --> Auth["認証サービスが認証する"]
  Auth --> Data["データベースに問い合わせ"]
  Data --> Auth
  Auth --> Dashboard["ダッシュボードを返す"]
    </pre>
  </div>

  <div class="diagram">
    <h2>プロンプトテンプレート集（コピーして利用）</h2>
    <p class="source">出典: <a href="https://note.com/gentle_hippo4498/n/n8195faab4b1f" target="_blank" rel="noopener noreferrer" class="text-blue-500">参考記事</a></p>
    <ul>
      <li>
        <strong>構成図（AWS）:</strong>
        <pre>
"以下の要件から draw.io 互換の XML を生成してください。
- 使用サービス: ALB, EC2, RDS, S3
- 境界: VPC -> Public / Private
- アイコン: AWS 2025
- ラベル: サービス名とリソース名を明示
- 出力: 完全な .drawio XML"</pre>
      </li>
      <li>
        <strong>フロー図（Mermaid）:</strong>
        <pre>
"ユーザ登録フローを Mermaid 形式で出力してください。ノード名は日本語で、順序は 1 -> 5 まで"</pre>
      </li>
    </ul>
  </div>

  <div class="diagram">
    <h2>チェックリスト（ベストプラクティス）</h2>
    <p class="source">出典群: <a href="https://note.com/gentle_hippo4498/n/n8195faab4b1f" target="_blank" rel="noopener noreferrer" class="text-blue-500">複数記事</a></p>
    <ul class="checklist">
      <li>プロンプトは具体的に（アイコン、境界、ラベルのルールを明記）</li>
      <li>生成物は"たたき台"と考え、人間が微調整する</li>
      <li>機密情報（API キー等）をプロンプトに含めない</li>
      <li>既存テンプレートやコードを入力して精度を上げる</li>
      <li>バージョン管理を行い、変更履歴を残す</li>
      <li>LLM 出力の ID 重複や XML 構文エラーをチェックする</li>
    </ul>
  </div>

  <div class="diagram">
    <h2>参考ツール一覧（短縮）</h2>
    <ul>
      <li>LLM: ChatGPT / Claude 系（XML / Mermaid 生成）</li>
      <li>Draw.io: インポート機能、スマートテンプレート</li>
      <li>Bedrock Engineer / Amazon Q CLI（AWS 構成図自動生成）</li>
    </ul>
  </div>

  <script>
    mermaid.initialize({ startOnLoad: true });
  </script>
</body>
</html>

このレポートが参考になりましたか？

あなたの仕事の調査業務をワンボタンでレポートにできます。

無料でリサーチ

🔍 詳細

🏷概要：Draw.io×生成AIで何が変わるか（利点と限界）

概要：Draw.io×生成AIで何が変わるか（利点と限界）

Draw.io（diagrams.net）と生成AIを組み合わせると、図版作成のワークフローそのものが「設計のテキスト化→AIで下書き生成→Draw.ioで微調整」という流れに移行します。具体的には、LLMがDraw.io互換のXMLを直接生成したり、Mermaid記法を出力してDraw.ioに挿入したり、あるいはDraw.io内のスマートテンプレートを利用してテキストから図を生成する、といった手法が現実的に使われています

note.com

medium.com

drawio.com

。

利点（What changes）

圧倒的な時間短縮：基本構造の自動生成により、フロー図やシステム構成図の作成時間を大幅に短縮できる事例があり、最大で約60%の削減が報告されています
note.com
,
note.com
,
dev.to
,
draft1.ai
。
- 意味するのは、会議直前やアジャイルな反復開発の現場で「図版作成＝ボトルネック」だった作業が軽減され、本来の設計や議論に割ける時間が増えるということです。
非エンジニアの活用拡大：自然言語プロンプトだけで図が作れるため、ドメイン知識はあっても図作成に不慣れなメンバーでも、迅速に可視化が可能になります
qiita.com
,
qiita.com
。
ドキュメントと実装の連携強化：コード（CDK/Terraform等）や仕様を入力源にして図を生成すれば、ドキュメントと実装の齟齬を減らすことが期待できます（実際にXML生成を経由する手法の紹介あり）
classmethod.jp
,
note.com
。
一貫性の担保と品質チェック：テンプレートやプロンプトテンプレートを標準化すれば、図のスタイルや表示ルールをチーム内で統一しやすくなり、レビュー工程の負荷も下がると考えられます
qiita.com
。（テンプレート活用は精度向上に寄与します）

限界と注意点（What doesn't change / 注意）

たたき台である点：生成AIは初期ドラフトを出すのに優れますが、論理的妥当性や運用上の正しさまでは担保しないため、必ず人間によるレビューと修正が必要です
note.com
,
qiita.com
。
- 言い換えると、AIは「描けるか／見た目を整えるか」は得意でも、「仕様の正しさを検証する」まで自動化できないことが現状の制約です。
プロンプト依存性：出力品質はプロンプトの具体性に強く依存します。アイコンセット、レイアウトルール（例：AWSのRegion/VPC境界）、ラベル規約などを明示しないと期待外の結果になりやすいです
serverworks.co.jp
,
classmethod.jp
,
note.com
。
セキュリティと機密情報：APIキーやパスワードなど機密情報をプロンプトに含めないよう明確に運用ルールを定める必要があります
note.com
,
note.com
。
大規模図の技術的制約：LLMのトークン制限や処理タイムアウトにより、大規模な構成図を一度に生成するのが難しいケースがあります
serverworks.co.jp
。
スマートテンプレートの限界：Draw.ioのスマートテンプレートは手軽だが、過去の生成記憶がなく論理検証も行わないため、複雑な既存システムの正確なドキュメンテーションには不向きです
drawio.com
。

実務での使い分け（推奨ワークフロー）

目的に応じて手法を選ぶ
- アイデア出し／ワイヤーフレーム：Draw.ioスマートテンプレートで高速に試作→微調整
  drawio.com
  。
- 技術的な構成図（再現性・アイコン正確性が欲しい）：LLMにDraw.io互換XMLを生成させ、.drawioとして取り込む手順が有効
  note.com
  ,
  dev.to
  。
- テキストベースで管理・バージョン化したい場合：Mermaidで図を生成→Draw.ioに貼る、という「Mermaidで素早く生成→Draw.ioで微調整」フローが実務的です
  qiita.com
  ,
  medium.com
  。
プロンプト設計のチェックリスト（ベストプラクティス）
- 図の目的・読者（非エンジニア/運用者など）を明記する
  note.com
  。
- 使用するアイコンセット（例：AWS 2025アイコン）、境界（Region/VPC/Subnet）、ラベル命名規則を指定する
  serverworks.co.jp
  ,
  classmethod.jp
  。
- 出力形式（Draw.io XML / Mermaid / SVG）と「Duplicate ID回避」などの実行上の制約も明記する
  qiita.com
  。
反復とレビューの仕組みを組み込む
- 最初はAIに「たたき台」を作らせ、レビュー→修正のサイクルを明文化すると効率的です
  eraser.io
  。
- バージョニング（複数のチェックポイント保存）を行い、変更履歴を管理することで誤った設計への巻き戻しが容易になります
  eraser.io
  。
ツール選択のヒント
- 高度な自動生成やプロジェクト認識が欲しい場合は、Bedrock EngineerやClaudeベースの専用フレームワーク（例：GenAI-DrawIO-Creator）などを検討する価値があります
  qiita.com
  ,
  openreview.net
  。
- 手元のUIで編集する手間を減らすために、ClipboardToDrawIOのような補助ツールでXMLの保存を自動化するワークフローも実用的です
  qiita.com
  。

実践上の短いワークフロー（Mermaid/XML併用の例）

参考となる具体的事例や手順は複数の公開レポートやハウツーで確認できます。たとえばClaudeとdraw.ioの組み合わせによる効率化事例や具体的ステップはnoteの記事で解説されています

note.com

、Draw.ioのスマートテンプレートの操作手順は公式ブログが参考になります

drawio.com

、LLMでXMLを生成して取り込むハンズオンはdraft1のガイドがわかりやすいです

draft1.ai

。

結論と示唆

短期的には「図版作成のスピードと民主化」が最大の価値であり、AIは“最初の設計図を素早く作る道具”として強力です
note.com
,
draft1.ai
。
長期的には、プロンプトテンプレートや組織ルール、レビュー体制を整備していくことで、AI活用がドキュメント品質の底上げと作業効率の恒常的改善につながると考えられます。ただし、セキュリティや論理検証の責任は人間側に残る点を忘れてはなりません
note.com
,
drawio.com
。

（補足）実際に試すなら：まずは小さなフロー図をMermaidで生成→Draw.ioに貼って微調整、次にXML生成の一連を試してテンプレート化する、という段階的導入がおすすめです

qiita.com

classmethod.jp

。

drawio.com

diagram gallery](/example-diagrams.html), the [use cases](/blog/use-cases.html) on this blog, or the [template library](/doc/faq/insert-template.html) in draw.io. There are many more templates and examples in the [jgraph/drawio-diagrams repository on GitHub

note.com

https://okuyasu-ai.9d9.co.jp/

調査のまとめ

Draw.ioにおける生成AIを活用した図形生成の方法やベストプラクティスについて、以下の通りにまとめました。

Draw.ioにおける生成AIを活用した図形生成の方法

Draw.ioで生...

🏷主要5手法の比較と適用場面（LLM→XML／Mermaid／スマート生成／専用ツール）

主要5手法の比較と適用場面（LLM→XML／Mermaid／スマート生成／専用ツール）

概要と結論サマリ
生成AIを使ったDraw.io（diagrams.net）図の作成には大きく分けて次の5つの手法があります：①LLMが直接Draw.io用XMLを出力する方法、②LLM→Mermaid（コード）→変換してDraw.ioに取り込む方法、③情報収集ツール（NotebookLM 等）＋LLMで根拠ベースに生成するパイプライン、④GenAI-DrawIOのような「プロンプト＋検証パイプライン」を持つスマート生成フレームワーク、⑤Napkin等の専用AI図表ツールやCLIエージェント（例：Amazon Q Developer CLI）。各手法は「速度／編集性／正確性／スケーラビリティ／導入コスト」という軸でトレードオフが生じます。本節では各手法の事実（出典）を示しつつ、どの場面で使うのが合理的か、実運用での注意点とベストプラクティスを示します。

比較の要点（短評）

LLMが直接XMLを出力：最も短時間でDraw.ioファイルが得られ、リアルタイム更新も可能だが、出力の構造的妥当性（Duplicate IDやトークン制限）やレイアウト微調整で手作業が必要になることがある。実装例・設計思想はGenAI-DrawIO-Creatorで整理されています
openreview.net
、
openreview.net
。
Mermaid経由：LLMにMermaidコードを作成させ、そこからDraw.ioに変換するワークフローは、コードベースで差分管理しやすく「素早いプロトタイピング」に向く一方、複雑な見た目調整はDraw.io側で行う必要があると報告されています
qiita.com
。
NotebookLM等＋LLMパイプライン：外部ソースを根拠に要素抽出→LLMでXML生成する手法は、情報の正確性やドメイン適合性が高く、システマティックな図化に向きます（実践例：kintone構成図の事例）
qiita.com
。
スマート生成フレームワーク（GenAI-DrawIO-Creator）：プロンプト設計と出力検証（XML検証、構造チェック）を組み合わせ、編集可能かつ一貫性のある図を生成する点で有利です。論文ではLLMをファインチューニングせずにプロンプトと検証で高品質出力を得る手法が提案されています
openreview.net
、
openreview.net
。
専用ツール／CLIエージェント：GUIベースで使いやすい一方、柔軟性やカスタム要件には限界があり、トークンや出力サイズの限界に起因する失敗も報告されています（例：Amazon Q Developer CLIでの出力肥大化問題）
serverworks.co.jp
。

（注）上記比較は複数の実践報告を基に整理しています。代表的な事例や手順の記載元を適宜参照してください

draft1.ai

、

openreview.net

、

qiita.com

。

各手法の詳述と適用場面（事実提示→考察）

LLM → 直接Draw.io XML生成（例：ClaudeによるXML出力）

事実：ClaudeなどのLLMに自然言語プロンプトを投げてDraw.io互換のXMLを生成する実践例が複数報告されています。生成されたXMLをDraw.ioに貼り付けるだけで図が再現される手順が紹介されています
qiita.com
、
note.com
。
考察：この手法は「最短で作図結果を得たい」場合に適しています。言い換えると、要件が明確で定形的なシステム構成図や組織図などはこの方法で大幅に工数削減できます
note.com
。一方、トークン制限や出力の肥大化が原因で生成が途中で止まるリスクがあるため、出力サイズ管理が必要です（実例でVPC図が4,791トークン相当になった報告）
serverworks.co.jp
。

LLM → Mermaid → Draw.io（コード中間表現経由）

事実：多くの実践記事が、まずMermaid記法でフローチャート等を生成し、それをDraw.ioのXMLに変換するワークフローを紹介しています。Mermaidの長所はコードベースでバージョン管理が容易な点、短所は複雑レイアウトの微調整の困難さだと報告されています
qiita.com
、
hunny-hachimitsu.hatenablog.com
。
考察：プロジェクトで図の差分管理や再現性が重要な場合、Mermaidを起点にするメリットは大きいと考えられます。つまり、ドキュメントの一部としてコード化しておきたいアーキテクチャ図やフロー図に向きます。ただし最終的な見た目はDraw.ioで手動調整することが多く、そこを受け入れられるかが選択基準になります。

NotebookLM（情報収集）＋ Claude 等による根拠付き生成パイプライン

事実：NotebookLMに資料（サイト、PDF等）を与えて要素抽出し、その要約をClaudeに渡してDraw.io用XMLを生成する事例が報告されています。これにより「ソースに基づく根拠ある図」を作ることが可能です
qiita.com
、
qiita.com
。
考察：情報の正確性が重要なシステム図や要件定義図では、このワークフローが推奨されます。言い換えると、ユーザーが「根拠のある図」を作成したい場合は、まずソースを構造化する工程（NotebookLM 等）が効果を発揮します。ただしツール連携の手間とAPIコストが増える点は考慮が必要です。

スマート生成フレームワーク（GenAI-DrawIO-Creator 等）

事実：GenAI-DrawIO-CreatorはClaude 3.7を用い、プロンプト設計・出力検証（XML整形やエラーチェック）を組み込むことで高い構造的忠実度の図を自動生成するフレームワークを提案しています。これによりリアルタイム更新や双方向の編集指示が可能となる設計が論文で示されています
openreview.net
、
openreview.net
。
考察：企業やチームで運用する際は、単発のスクリプトよりもこうした検証パイプラインを持つ仕組みを採用することで「破損XML」や「レイアウト崩れ」を低減できます。つまり、運用の信頼性を優先するならスマート生成フレームワークの採用が合理的です。

専用ツール／CLIエージェント（Napkin AI、Amazon Q CLI 等）

事実：専用ツールはGUIやエージェント経由で図生成を提供し、利用しやすい一方、出力トークンや巨大出力での失敗が報告されています
serverworks.co.jp
、またNapkin等の商用ツールは視覚的に速く作れる利点を持ちます（関連記事複数）。
考察：非エンジニアのプロトタイピングや短時間の説明資料作成には適します。逆に、カスタム要件が多い技術図や社内ルールに従った出力が必要な場合は自由度不足を感じることがあると考えられます。

実践的ワークフロー例（推奨パターン）

小〜中規模（素早く、編集重視）：LLMでMermaid生成 → Draw.ioへ変換 → Draw.ioで微調整（差分管理にはMermaidをソースで保持）
qiita.com
。
正確性重視（ドキュメント根拠が必要）：NotebookLMでソース集約 → ClaudeなどでXML生成 → XML検証＋Draw.ioで編集（Duplicate ID注意）
qiita.com
、
note.com
。
大量／自動更新が必要：GenAI-DrawIO-Creatorのような検証パイプラインを組み込み、出力整形とエラー検出を自動化（論文参照）
openreview.net
、
openreview.net
。

ベストプラクティス（実務向けチェックリスト）

明確なプロンプト設計：要素（ノード名、接続、色、アイコン）を列挙して与えると精度が上がる
openreview.net
、
qiita.com
。
出力サイズとトークン管理：大きなインフラ図は分割生成や段階的生成を行い、トークン制限で途中出力失敗するのを防ぐ
serverworks.co.jp
。
XML検証パイプライン：生成直後にXMLの構文チェックとDuplicate IDチェックを入れる（自動修正ルールを用意すると実運用で効果的）
openreview.net
。
画像やアイコン入力の活用：画像を渡せる場合、より意図に近い図が得られると報告されています（NotebookLM＋Claude例）
qiita.com
。
人間の微調整工程を残す：AIは「初期構造」を早く作るのに優れるが、最終的なUXやビジュアル品質は人手で磨くのが効率的です
draft1.ai
。

具体的プロンプト例（テンプレ）

（Mermaidを生成してからDraw.ioへ持ってくパターンの簡易テンプレ）

以下のシステム構成をmermaidのflowchartで出力してください。各ノードは役割（例：Web, API, DB）を含め、外部接続とデータフローを明確にしてください。最後に"このMermaidをDraw.io用のXMLに変換してください"と付け加えてください。

（XML直接生成のテンプレ）

このシステムの要素と接続を元に、draw.ioで編集可能なXMLを出力してください。各要素は個別のmxCellとして出力し、IDはユニークにしてください。Duplicate IDエラーが出ないように注意してください。

上記の実践例やテンプレはQiitaや実践記事での報告と一致します

qiita.com

、

qiita.com

。

図解（ワークフロー・比較：Mermaidでの可視化）

以下は主要手法の選択フローを表した簡易図です（Mermaid記法）。

参考画像（実例）

Draw.io生成の例（AI生成のデモ画像）:

（出典: AIによるDraw.io生成ガイド）
draft1.ai

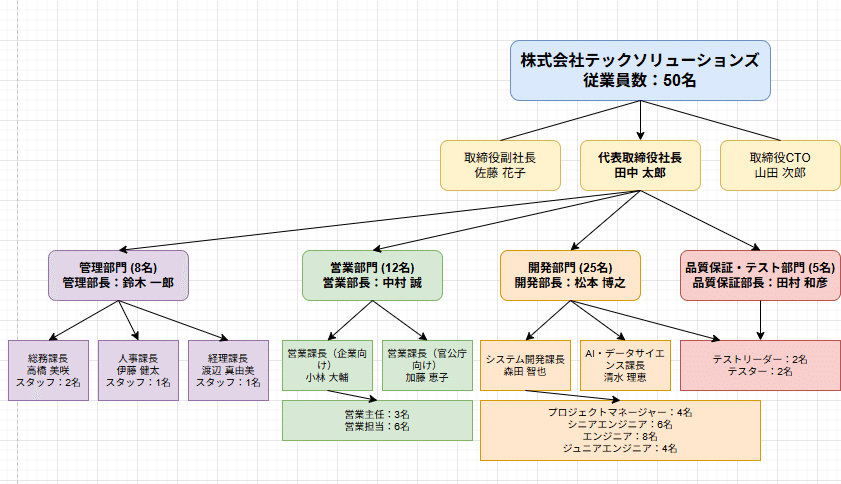

Claude×draw.ioで組織図を生成した例:

（出典: 組織図自動生成チュートリアル）
note.com

最後に — 実務導入への示唆

調査結果から言えることは、AIによるDraw.io作図は「劇的な時間短縮と運用効率化」をもたらす一方で、「出力検証」と「適切なプロンプト設計」が成功の鍵であるという点です。特に組織的に利用する場合は、GenAI-DrawIOのように検証パイプラインを組み込むか、NotebookLMで根拠を固めるワークフローを採ることが、再現性と信頼性を高めるために重要だと考えられます

openreview.net

、

qiita.com

、

serverworks.co.jp

。

参考（抜粋）

GenAI-DrawIO-Creator: 自動図形生成フレームワーク（論文／要旨）
openreview.net
、
openreview.net
How to Generate Draw.io Diagrams with AI（実践ガイド、デモ画像）
draft1.ai
NotebookLM×Claude×draw.io による実践例（kintone 構成図）
qiita.com
Mermaid経由の利点と手順（解説記事）
qiita.com
Amazon Q Developer CLI のエージェント作図でのトークン/出力肥大に関する報告
serverworks.co.jp

必要であれば、あなたの具体的な「作図対象（例：AWS構成／組織図／業務フローチャート）」を教えてください。適切な手法選定と、実際に使えるプロンプト／XMLテンプレートを作成して提供します。

draft1.ai

openreview.net

🏷実践プロンプトとテンプレート設計――具体例付き（AWS図・ログインフロー等）

実践プロンプトとテンプレート設計――具体例付き（AWS図・ログインフロー等）

はじめに：Draw.io（diagrams.net）と生成AIを組み合わせるワークフローは、「素早くドラフトを作る（Mermaid等）→Draw.ioで視覚的に整える」という分業が現実的で効率的です。組織図の自動生成で「数時間→15〜20分」に短縮できた事例も報告されており、実運用での効果は明確です（組織図の効率化事例）

note.com

。一方で、モデル選択やテンプレート準備、トークン制限など技術的な注意点も存在します（下記参照）。本節では「実践プロンプト」「テンプレート設計」「具体例（AWS構成図／ログインフロー／組織図）」「運用上の落とし穴と対策」を、出典を明示しつつ実務で使える形でまとめます。

推奨ワークフロー（要点）

STEP A：要件（目的・対象読者・範囲）を構造化してAIに与える（長めの初期プロンプト推奨）
eraser.io
。
STEP B：AIにMermaid等で「設計図（テキスト図）」を生成させる（短い編集指示は後段で有効）
qiita.com
。
STEP C：Mermaid→draw.io用XMLへ変換（AIにXMLを直接出力させる、または変換ツールを利用）
medium.com
。
STEP D：draw.ioで微調整（レイアウト、フォント、最新アイコン適用）し、バージョン管理／テンプレート化して運用化する
classmethod.jp
。

上記は複数記事で共通して推奨される流れであり、特に「Mermaidで素早く下書き → Draw.ioで細かく調整」は実用的です

qiita.com

。

モデル・ツール選定の実務的指針

モデル：AWS構成図などの専門アイコン認識と高品質なXML生成にはClaudeシリーズ（3.7 Sonnetや3.5 Sonnet v2）が高評価です。代替としてOpenAI系モデルはアーキテクチャ理解は良いがAWSアイコン表現はやや苦手、という評価があります
classmethod.jp
。
専用ツール：EraserのようなAIダイアグラム専用サービスは細かなカスタム（カスタムアイコン、テンプレート、長期ルール）を提供し、大規模・継続的運用では有利とされています
eraser.io
。
補助ツール：NotebookLMでソース（Web/PDF等）を要約→ClaudeでXML生成、ClipboardToDrawIO等でXMLを.drawioファイルに保存するワークフローも紹介されています（実務で便利）
qiita.com
,
qiita.com
。

テンプレート設計：なぜ要るか、どう作るか

なぜ要るか：テンプレート（サブネット枠、レイアウトの基準、最新アイコンセットを含めたdraw.ioファイル）を用意すると、生成AIは「配置に迷わない」ため期待するレイアウト（横配置・縦配置等）で安定して出力できます。実際にテンプレートを渡して更新指示を出すことで、狙ったレイアウトで作図できた例があります
classmethod.jp
。
どう作るか：よく使う境界（例：AWS Cloud/Region/VPC/Subnet）、アイコンサイズ統一、説明ラベルのフォーマット（例：「サービス名 / リソース種別」）をテンプレートに保持する。テンプレートはDraw.io上で「既存のファイルとして保存」しておき、AIへ「このテンプレートを基に更新して」と指示するのが現実的です
classmethod.jp
。

具体的プロンプト例（日本語：実践投入可能）

AWS構成図（CDKやTerraformが元データの場合）

プロンプト（例）：

以下のCDKコード（またはTerraform）を基に、提供するdraw.ioテンプレートを更新してください。
- アイコンセット：draw.ioの"AWS 2025"を使用
- レイアウト：横配置で、左から外部、ALB、アプリ層、DB層の順に配置
- 各アイコンの下には「サービス名 / 表示名」を記載
- 境界：Region→VPC→Subnets（CIDRを括弧で追記）
出力はdraw.ioで読み込めるXML形式で全コードを提示してください。Duplicate IDエラーが出ないように注意してください。

解説：テンプレートを与える指示とアイコンセット明示が重要です（古いアイコンが使われる問題はプロンプトで抑止可能）
classmethod.jp
。

ログインフロー（Mermaid→draw.ioの典型例）

Mermaid生成指示（例）：

シンプルなログインフローのMermaidアクティビティ図を日本語で作成してください：
- ユーザーがログイン画面へ → 認証情報入力 → 認証成功/失敗の分岐 → 成功はダッシュボードへ、失敗はリトライ or パスワードリセットへ

生成されたMermaid例（そのままDraw.ioのMermaid挿入で可）：
参考：ChatGPT→Mermaid→Draw.io挿入手順はMediumのガイドに詳しいです
medium.com
。

Mermaid→Draw.io XML変換プロンプト（AIへ渡すテンプレ）

プロンプト（例）：

下記のMermaid記法の図を、draw.ioで読み込めるXML形式に変換してください。出力はコピペ可能な完全なXMLだけを返してください。Duplicate IDエラーにならないよう、各要素に一意のidを付与してください。
[ここにMermaidコードを貼る]
参考としてのXML例：<ここに短いdraw.io XMLの例を貼る>

実務ポイント：XMLが大きくなるとトークンや出力の制限に触れることがあるため、段階的に変換する（図を分割する）などの工夫をすると安全です（出力肥大化によるタイムアウト事例）
serverworks.co.jp
。

組織図（非エンジニア向けテンプレ）

プロンプト（例）：

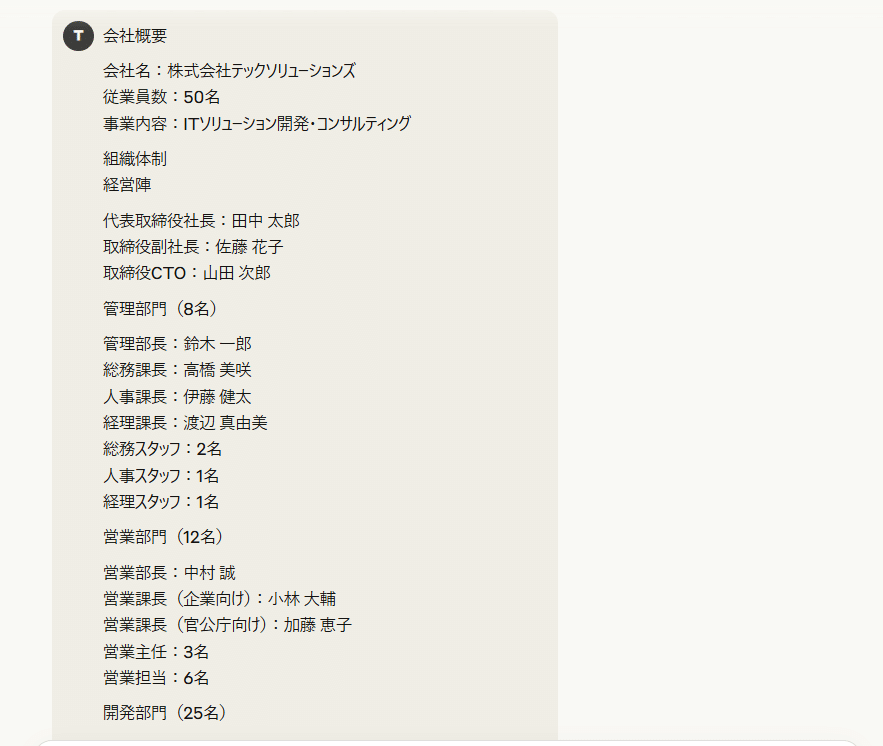

会社名・役員・部門・役職・人数のリストを渡すので、draw.ioで編集可能なXML形式で組織図を作成してください。
- 部門ごとに色分け
- 階層：代表→取締役→部長→課長→スタッフ（人数表記）
- 接続線（報告ライン）を明示
- 出力は.drawioとして保存できるXML全文を返してください（Duplicate ID回避）

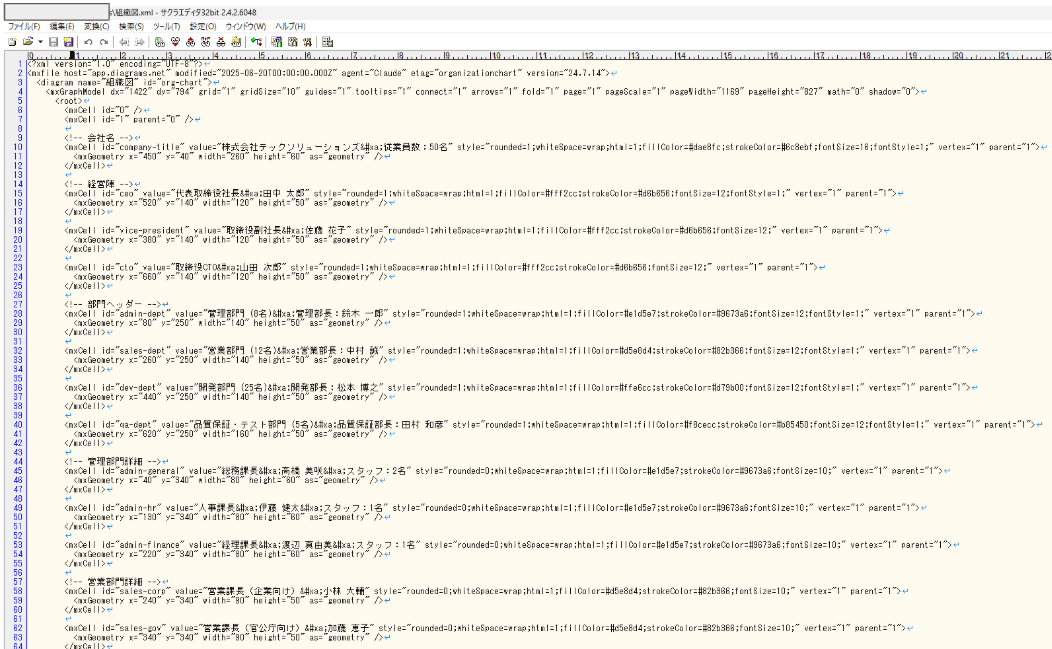

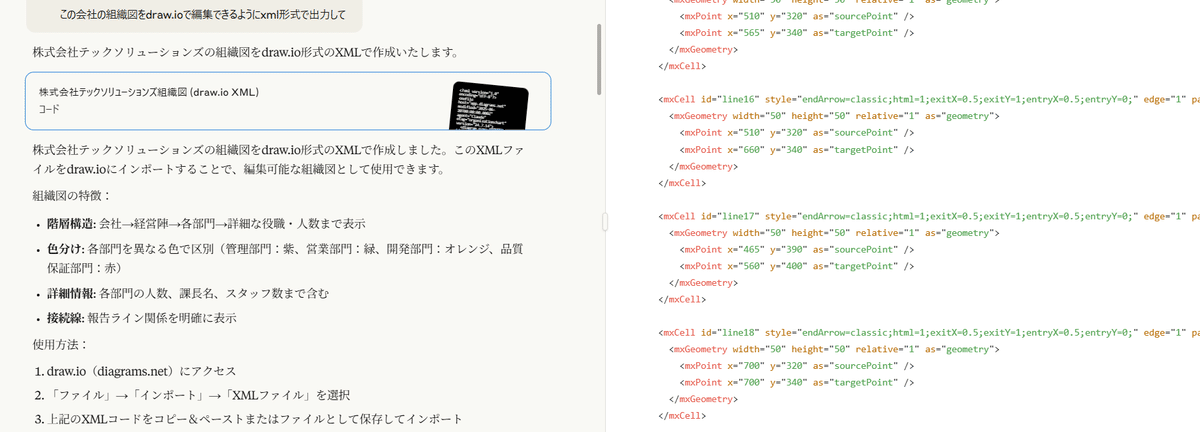

実績：このワークフローで組織図が短時間で生成できた報告があります（実例のスクリーンショット・XML例あり）
note.com
。

実務上の注意点と対策（チェックリスト）

Duplicate ID回避：複数回の生成や要素追加でID衝突が起きるため、「XML出力時にランダム接尾辞を付与」など明示的に指示することが重要（XML変換プロンプトに必ず含める）
qiita.com
。
トークン／出力サイズ問題：大規模構成図（多数リソース）だとLLM出力が途中で切れる可能性があるため、分割生成（サブネット単位やレイヤー単位）を推奨します
serverworks.co.jp
。
アイコン／スタイルの古さ：AIは学習データに依存するため最新AWSアイコンが使われない場合がある。テンプレートに最新アイコンを含め、AIには「必ずdraw.ioの'AWS 2025'アイコンを使用」と明示することが有効です
classmethod.jp
。
モデル差：Claude系はAWS図生成に強いとの報告があるため、可能ならClaude 3.7/3.5等を優先検討することが実運用では有利とされます
classmethod.jp
。
バージョン管理：Draw.ioのXMLは差分が難しい場合があります。Mermaidやソース（IaC）→AI→XML という「ソースをバージョン管理」→再生成の運用が理にかなっています
eraser.io
。

小さな運用テンプレート（チェックリスト）

入力（AIへ渡す）：
- 目的（誰向け／何を伝えるか）
- 想定読者の技術レベル
- 必要な粒度（例：リソース名まで必要か否か）
- レイアウト指示（横/縦、アイコンサイズ、境界の階層）
- 出力形式（Mermaid / draw.io XML）
- 技術制約（Duplicate ID回避、最大出力行数）
出力（AIから受け取る）：
- Mermaidコード（下書き）
- draw.io用XML（コピペ可能な完全コード）
- 補足：生成されたXMLを開く手順（Draw.ioの「ファイル→インポート→XMLファイル」等）をドキュメント化しておくと非エンジニアにも親切です
  qiita.com
  。

事例と参考文献（主要出典）

組織図のClaude×draw.io事例（時短効果・手順例） — Note（実例とスクリーンショット）
note.com
。
AWS構成図の生成AI検証（Claude推奨、テンプレート活用の有効性） — DevelopersIO（具体的事例とモデル比較）
classmethod.jp
。
Mermaid→Draw.io（ChatGPT）によるログインフロー作成手順 — Medium（Mermaidを使ってDraw.ioへ挿入する手順）
medium.com
。
AIダイアグラム全般のプロンプト設計・反復ワークフロー（専用ツールの利点含む） — Eraserガイド
eraser.io
。
実用的Tips（ClipboardToDrawIOや段階的生成法ほか） — Qiita系のハウツーとツール紹介（複数記事）
qiita.com
、
qiita.com
。

結び（実務的示唆）

言い換えると、生成AIをDraw.ioと組み合わせる際の本質は「AIに『何を』描いてほしいかを過不足なく伝える設計力」と「出力を安定化させるテンプレート整備」にあります。テンプレートと明確なプロンプトは、AIの不確実性を大幅に減らすことが示唆されています（テンプレートを使った成功例）
classmethod.jp
、
note.com
。
実践の最初の一歩としては、（1）代表的な図（例：社内の小さなサービスでのAWS図／ログインフロー／1つの部門の組織図）を選び、（2）テンプレートを１つ作り、（3）Mermaid→XML→draw.ioの小さな反復を3回ほど回して差分を確認する、という「小さく試す」アプローチを推奨します（段階的に拡大）。専用ツール（Eraser等）の利用は、成果物の品質・反復速度をさらに上げる手段です
eraser.io
。
もしご希望なら、あなたの具体的な入力（例：CDK/Terraformコード、ログイン要件、組織のCSV）を基に、実際に使える「プロンプト＋テンプレート（Mermaid例／draw.io XMLひな形）」を作成します。どの図を最初に自動化したいか教えてください。

medium.com

Draw.io

eraser.io

comprehensive guide

Create an account

qiita.com

https://www.drawio.com/

リリースページ

GitHub

classmethod.jp

https://dev.classmethod.jp/articles/automated-diagrams-tool-cdk-dia/

https://dev.classmethod.jp/articles/terraform-visualise-pluralith/

https://zenn.dev/olemi/articles/7b7992c055c64a

@nyan_kotaroo

note.com

🏷ワークフローと自動化：ツール連携と運用手順（Claude／Bedrock／Amazon Q／NotebookLM）

ワークフローと自動化：ツール連携と運用手順（Claude／Bedrock／Amazon Q／NotebookLM）

要約（結論）

生成AIでdraw.io（XML/Mermaid）を「コーディング」して図を作る実務ワークフローは、概ね「情報の収集→AIでXML/Mermaid生成→検証・自動修正→draw.ioへインポート→人間による最終調整」という流れで回せます。これにより図作成は手作業より数倍速くなる一方、プロンプト設計、出力トークン制約、生成結果の検証が運用上の鍵になります（下に詳細手順と運用ルールを示します）
qiita.com
、
openreview.net
、
dev.to
。

代表的ツールと得意領域（要点）

NotebookLM：ドキュメント／サイト等のソースを根拠ベースで集約・要約し、図化に必要な要素一覧（コンポーネント、関係性）を作る前処理に優れる
qiita.com
。
Claude / Claude Code / Claude 3.7 Sonnet：自然言語からdraw.io互換XML（編集可能な構造）やSVGを直接生成できる事例が複数報告されており、プロンプト次第で編集可能なXMLを出せるとされています
hunny-hachimitsu.hatenablog.com
、
note.com
。
Bedrock Engineer（AWS）：Diagram Generator等を備え、AWS構成図やER図をdraw.io形式で生成するワークフローを提供するため大規模システム図に強みがあるとされています
qiita.com
。
Amazon Q Developer CLI（CLI Agent）：AWS構成を読み取ってdraw.ioを生成する試験的な機能を持つが、出力トークンやタイムアウトなどの実運用制約が報告されています
serverworks.co.jp
。

推奨ワークフロー（実践手順：具体的・実行可能）

ソース収集（人＋NotebookLM）
- 目的：正確な構成要素と関係性の抽出。WebページやPDFをNotebookLMに登録し、要素リストを出力させることで生成AIへのインプット品質を担保します（根拠化が重要）
  qiita.com
  。
プロンプト作成（テンプレート化）
- 目的：AI出力の再現性向上。図の粒度（例：アイコン指定、アイコンサイズ、境界の表現、ラベル統一ルール等）をテンプレートで固定化してください。Amazon Qの検証で、細かい指示（アイコンセット、アイコンサイズ、余白指示など）が品質を大きく改善したと報告されています
  serverworks.co.jp
  。
AIでXML/Mermaid生成（Claude／Bedrock等）
- Claude系はdraw.io互換XMLを出力する事例が多数あります。生成時は「出力は有効なXMLのみ、説明文を付けない」「使用するアイコンセットはAWS 2025 等」といったシステムプロンプトを与えると整合性が上がるとされています
  openreview.net
  、
  hunny-hachimitsu.hatenablog.com
  。Bedrock EngineerはDiagram GeneratorであらかじめAWS向けの図を生成する機能を備えています
  qiita.com
  。
自動検証・自動修正パイプライン
- 目的：生成XMLの構文とセマンティックの検証。GenAI-DrawIO-CreatorのようにパーサーでXML整形チェックを行い、エラーがあれば自動修正ルーチン（もしくはモデルに再生成させる）を入れると実用性が高くなると報告されています
  openreview.net
  。
インポート→ドラフト生成（draw.io）
- draw.ioに貼り付け／インポートしてドラフト（編集可能）を作成。パターン化したテンプレートを用意しておくとアイコンの古さやレイアウト問題を低減できます
  classmethod.jp
  。
人間レビュー＋微調整
- 生成物は「たたき台」と位置づけ、必ずドメインエキスパートによるチェックを行う。ビジネス側（非エンジニア）視点の説明性や、運用上の表記統一も必須です
  note.com
  、
  qiita.com
  。
バージョン管理＆履歴保存
- 生成過程（モデルプロンプト、モデルバージョン、生成結果）を保存しておくと後から差分追跡や再生成が容易です。GenAI-DrawIO-Creatorでは変更履歴の管理が信頼構築に有効であるとされています
  openreview.net
  。

ワークフロー図（例：NotebookLM → Claude → Validator → draw.io）

以下は典型的な自動化ワークフローのMermaid図です（実運用のスクリプトやCIに組み込みやすい流れ）。

実務で注意すべき課題と対策（運用レベル）

プロンプトの質が結果を決める：単に「図を作って」でなく、アイコンセット、ラベルルール、余白や矢印の有無など細かく指定することが8割の差を生むと実務者は報告しています
serverworks.co.jp
、
note.com
。言い換えると「テンプレート化したプロンプト集」が高ROIです。
出力トークン・タイムアウト制約：Amazon QのCLI Agentで大規模図の生成がタイムアウトする事例があり、出力肥大化（トークン数上限）が原因と推測されています。大図は分割生成や段階的追加を行うか、トークン上限の緩い環境（自前Bedrockなど）を選ぶ必要があると考えられます
serverworks.co.jp
。
生成結果の編集可能性バラつき：Claude系でもケースによっては編集不可なXMLが出ることがあるため、XML構造のベーステンプレートを与えて「編集可能な要素構造」で出力させる工夫が有効です（実験報告あり）
hunny-hachimitsu.hatenablog.com
。
セキュリティ／ガバナンス：プロンプトにAPIキーや認証情報を含めない、生成物内に機密IDが残っていないかのスキャンを行うこと。n8n等と組み合わせる際も認証情報は外部で安全に管理することが明記されています
note.com
。
テンプレートとレイアウトの事前用意：横配置やアイコンセットなど好みのレイアウトをテンプレ化しておくとAIの配置ミスや古いアイコン利用を防げます
classmethod.jp
。

運用チェックリスト（デイリー/リリース前）

プロンプトバージョンはタグ管理しているか？（モデル名＋テンプレ名）
生成XMLは自動整形・検証にパスしたか？（スキーマチェック）
画像／アイコンは指定した最新版セットを使用しているか？
大規模図は分割して生成して結合するルールがあるか？（トークン問題対策）
serverworks.co.jp
機密データをプロンプトに含めていないか？（監査ログを保持）
note.com

ベンチマーク的示唆（研究/実装から得られた定量）

GenAI-DrawIO-Creator の検証では、初回で必要コンポーネントの平均94%をカバー、XML妥当性は10ケース中9ケースで成功、平均生成時間は約7.4秒、初回成功率90%と報告されています。言い換えると、適切なプロンプトと検証パイプラインを組めば「人手より4〜5倍速く」図を作れると示唆されています
openreview.net
。
ただし、複雑図（20コンポーネント以上）では精度低下が見られるとの指摘もあり、実用上は段階的生成が有効と考えられます
openreview.net
、
serverworks.co.jp
。

プロンプト設計テンプレ（実践例：AWS構成図をdraw.io XMLで出す場合）

システムプロンプト（モデルに常に読み込ませる）例：
- 「あなたはdraw.io用のXMLを生成するアシスタントです。必ず有効なXMLのみを返し、説明文は含めないでください。使用するアイコンセットは'AWS 2025'、アイコンサイズは48x48、サービス名とリソース名のみを記載、IDは記載しないでください。」（効果ありとの報告）
  serverworks.co.jp
  、
  openreview.net
  。
ユーザープロンプト（図の要件）例：

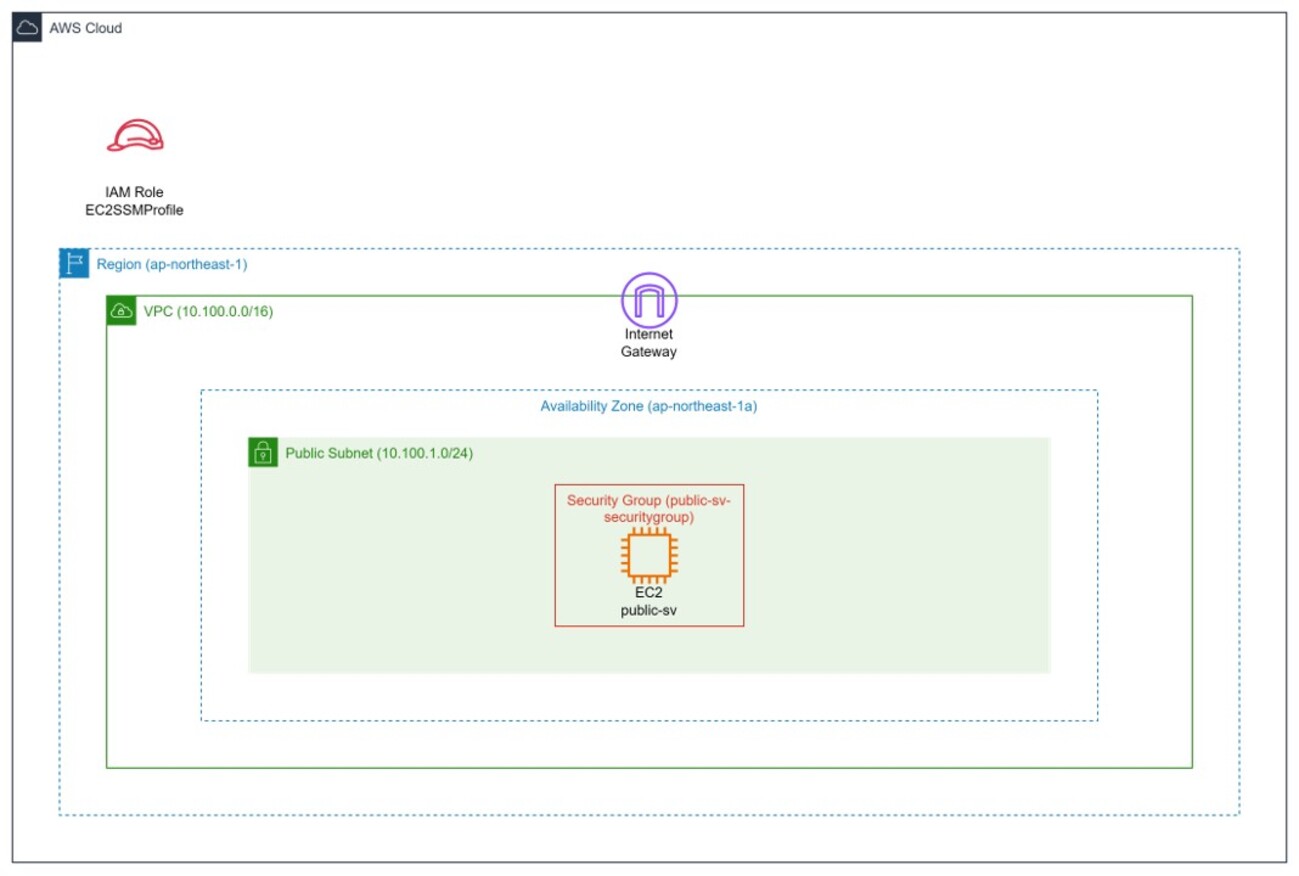

- 「下記CloudFormationで作成したVPC内にあるリソースのみを、VPC→Subnet→AZの境界で整理してdraw.io XMLで出力してください。矢印は使用せず、アイコン間は余白を保ってください。」（具体的指示で品質改善）
  serverworks.co.jp
  。

トラブルシュート（よくある失敗と対処）

「アイコンが古い/重なりが多い」→ テンプレートを与え、アイコンセットと余白指示を強制する
serverworks.co.jp
。
「出力が長すぎてタイムアウト」→ 図をセグメント化して部分ごとに生成して統合する、またはクォータの緩い環境へ切替
serverworks.co.jp
。
「XMLは出るが編集できない要素がある」→ 生成時に「要素は個別のmxCellとして出力し、編集可能にして下さい」と明記して再生成を試す（成功事例あり）
hunny-hachimitsu.hatenablog.com
。

まとめと実践的示唆

現実的な実装戦略は「AIは図の『設計図（XML/Mermaid）』を高速に出すが、最終品質は検証＋人間レビューで担保する」ことです。特にNotebookLMでの根拠抽出→Claude/BedrockでのXML生成→自動検証パイプラインというチェーンは、実証済みの効率化効果をもたらします
qiita.com
、
qiita.com
、
openreview.net
。
実務導入では、プロンプトテンプレート、XML検証スクリプト、生成結果のバージョン管理、そして機密情報の取り扱いルールをまず整備することが成功の鍵と考えられます（つまり「自動化＋ガバナンス」の両立が重要です）
note.com
、
serverworks.co.jp
。

参照（抜粋）

Claudeでの自動生成事例（業務フロー図＋n8n連携、セットアップや注意点）:
note.com
Bedrock Engineer（Diagram Generator、Draw.io形式生成）:
qiita.com
Amazon Q Developer CLI による構成図生成検証（プロンプト改善とトークン制約）:
serverworks.co.jp
Claude 3.7 Sonnet のDraw.io/XML・SVG生成検証事例:
hunny-hachimitsu.hatenablog.com
NotebookLMを起点とした実践事例（kintone営業支援パック）:
qiita.com
Claudeで即時アーキテクチャ図を作る方法（導入入門）:
dev.to
GenAI-DrawIO-Creator（研究/評価、XML検証パイプライン、性能指標）:
openreview.net

（必要であれば、上記ワークフローの具体的なプロンプトテンプレート集、CI/CD組み込み例、XML検証スクリプトのサンプル、あるいはBedrock/Claude/NotebookLMそれぞれの具体的コマンド例を続けて提示します。どれを優先しましょうか？）

openreview.net

dev.to

draw.io

qiita.com

@hrbk25

営業支援パックを使ってみよう

hunny-hachimitsu.hatenablog.com

serverworks.co.jp

Amazon Q Developer CLI での超高速な新しいエージェント型のコーディング体験 | Amazon Web Services ブログ

Amazon Q Developerの利用料金

OpenAI's tokenizer website

(執筆記事の一覧)

qiita.com

note.com

🖍 考察

調査の本質

ユーザーの要求（Draw.ioを生成AIで「コーディング」して図を作る方法とベストプラクティスの整理）は、単なる手順紹介にとどまらず、図作成ワークフローの効率化・再現性・安全性を確保するための「組織的な仕組みづくり」を求めています。表面的なニーズは「AIに図を自動生成させたい」ですが、真のニーズは次の点に集約されます。

図作成時間の短縮と設計討議への注力（現場でのボトルネック解消。調査では最大約60%の工数削減事例あり）。
非エンジニアを含むチーム全体での図作成民主化（自然言語→図の流れ）。
ドキュメントと実装（IaC等）の整合性向上（ソースを起点に図を生成することで齟齬を減らす）。
出力の一貫性・品質担保（テンプレート・検証パイプラインで担保）。
機密情報・ガバナンス（外部LLM利用時の情報管理と法規対応）。

価値提供の方向性は「即効性のあるPoC（Mermaid経由等）で効果を示しつつ、テンプレート化と自動検証パイプラインを段階的に整備して運用に落とし込む」ことです。

分析と発見事項

手法別の比較（要点） | 手法 | 主な利点 | 主な欠点 | 推奨適用場面 | |---|---:|---|---| | 直接XML生成（LLM→draw.io XML） | 最短で.drawioファイルが得られる | トークン制約・Duplicate ID等の構文問題、巨大図で出力途中切断 | 定型的で中小規模のシステム図、迅速なドラフト | | Mermaid経由（LLM→Mermaid→Draw.io） | コードで差分管理しやすい、素早いプロトタイプ | 見た目調整はDraw.io側で必要 | プロトタイピング、バージョン管理必須の図 | | NotebookLM等＋根拠ベース生成 | ソースに基づく正確性が高い | ツール連携とコストが増える | 正確性・根拠が求められる図（要件定義、監査用） | | スマート生成フレームワーク（検証パイプライン） | 出力信頼度高、運用向け | 初期導入コスト・設計工数 | 大量生成やCI連携が必要な組織運用 | | 専用ツール／CLIエージェント | 非エンジニアに使いやすい | カスタマイズ性の限界、出力肥大化で失敗する例 | 資料作成や短時間デモ用の簡易図 |
主要な発見（実務上のポイント）

AIは「たたき台（構造）」の生成に優れるが、論理的妥当性や運用上の正しさは担保しない（必ず人間レビュー必須）。
出力の品質はプロンプト設計に大きく依存する。アイコンセット、境界（VPC/Subnet）、ラベル規約などを明示すると精度が上がる。
大規模図はトークン制限で失敗しやすく、分割生成や段階的生成が有効。
テンプレート（レイアウト基準、アイコンセット、ラベル形式）を用意するとAIが期待通りに配置しやすい。
実運用ではXMLの自動検証（well-formedチェック、Duplicate IDチェック）がほぼ必須。研究的検証でXML妥当性が高まると運用コストが下がるという報告あり（例：GenAI-DrawIO-Creatorの検証結果）。

実務向けチェックリスト（プロンプト設計）

図の目的・想定読者を明記する。
使用するアイコンセット（例：AWS 2025）を指定する。
出力形式（Mermaid / draw.io XML）と一意IDルールを指定する。
大規模図はレイヤー分割の指示（例：Region単位）を与える。
機密情報は除外・マスクして渡す。

より深い分析と解釈

なぜAI出力がばらつくのか（3段階の「なぜ」）

なぜ1：LLMは確率的生成モデルである → なぜ2：学習データの分布や表現方法に影響される → なぜ3：図の表現（最新アイコン、企業固有の命名規約等）が学習データに十分含まれないと期待通り出ない。
- 解釈：固定テンプレートと厳密なプロンプト（システムプロンプトでのルールの固定化）が必要。加えてパイプライン上で自動検証を入れて再生成させる設計が有効。

なぜ大規模図は失敗しやすいのか（技術的制約の深掘り）

なぜ1：LLMのコンテキスト/トークン上限 → なぜ2：大図は要素数・詳細説明でトークンを消費 → なぜ3：出力が途中で切れるか、圧縮されて意味が失われる。
- 解釈：分割生成（サブネット単位、レイヤー単位）、要約（Mermaidで粗いレイアウト→個別レイヤーで詳細生成）が実用的。モデル選定時はコンテキストの広いモデルやオンプレ版を検討。

ガバナンス面の根本問題（弁証法的解釈）

命題A：AIは作図を民主化し非エンジニアも使えるようにする → 命題B：民主化は誤った図作成／機密漏洩のリスクを高める
- 総合解釈：民主化を進める際は「テンプレート＋自動検証＋最低限の承認ワークフロー」を同時に導入し、権限に応じたモデルアクセス（パブリック vs プライベート）を設計することで、利便性と安全性を両立できる。

シナリオ分析（小チーム vs エンタープライズ）

小規模（5–20人）
- 優先：Mermaid経由の素早いPoC、テンプレ1つ、Draw.io手動微調整
- 理由：低導入コストで効果が見える。運用ルールは簡易で可。
中〜大規模（複数部門、インフラ図の自動更新が必要）
- 優先：NotebookLMで根拠収集→GenAI-DrawIOのような検証パイプライン→CI連携＋権限制御
- 理由：正確性・再現性・ガバナンスが重要、ツール投資の効果が出る。

要因分解（品質低下の主要要因）

プロンプト不備（命名/アイコン/境界未指定） ≫ 出力ばらつき
トークン制約 ≫ 出力切断・要素欠落
検証不足 ≫ Duplicate IDや編集不能XMLの流出
セキュリティポリシー未整備 ≫ 機密データ漏洩リスク

戦略的示唆

短期（1–3ヶ月）：PoCで効果検証

目標選定：まず「代表的な図」を1つ選定（例：社内サービスのAWS構成図 or 部門の組織図）。
手法選定：Mermaid経由で素早く下書き→Draw.ioで微調整。並行して直接XML生成も試す（比較測定）。
成果メトリクス：作図時間、編集回数、レビュー指摘数を計測（ベースライン比で効果算出）。
必須整備：テンプレート（アイコン・境界・ラベル規約）、プロンプトテンプレの初版、xmllint等の自動検証スクリプト。

中期（3–9ヶ月）：運用化と自動化

検証パイプライン導入：XML構文チェック、Duplicate IDチェック、意味論（ノード/エッジ整合）チェックをCIに組み込む。失敗時は自動で再生成要求。
データソース連携：IaC（CDK/Terraform）やNotebookLMなどを入力ソースとし、「ソースが1つの真実（single source of truth）」になるよう設計。
モデルとプラットフォーム選定：機密度に応じてパブリックLLM（Claude等）かベアメタル/Bedrock等のプライベート環境を選択。
運用ルール：プロンプトとテンプレートのバージョン管理、生成履歴のログ化、アクセス権限。

長期（9ヶ月〜）：CI/CD連携と継続改善

図の自動更新：IaC更新→差分を検出→該当レイヤーのみ再生成のフローをCIに組込む。
組織内ライブラリ：社内専用プロンプトテンプレ集、アイコンセット、レイアウトテンプレを整備して共有。
KPI監視：自動生成成功率（XML妥当性）、時間削減率、レビューによる修正率を定期モニタリング。

実行可能な優先アクション（具体）

優先タスク1（即時）：代表図1つを選び、Mermaidで3回反復してDraw.ioに取り込む。結果を計測。
優先タスク2（1–2週）：プロンプトテンプレを3種類作成（Mermaid用、XML直出力用、テンプレ更新指示用）。
優先タスク3（2–6週）：xmllint＋Duplicate IDチェックをCIに実装し、生成物の自動検証を開始。
優先タスク4（1–3ヶ月）：機密度が高ければプライベートモデル（Bedrock等）か社内プロキシの検討。

サンプルプロンプト（日本語、実務で使える雛形）

Mermaid生成（ログインフローの例）

目的：エンドユーザー向けのログイン処理を可視化するMermaidフローチャートを作成してください。
要件：
- 日本語のノード名を使用
- 分岐は「認証成功」「認証失敗」で表現
- 成功時はダッシュボードへ、失敗時は再試行 or パスワード再設定
出力はMermaidのflowchart記法のみを返してください。

Draw.io XML直接生成（AWS構成の例）

あなたはdraw.io用のXMLを生成するアシスタントです。必ず有効なXMLのみを返し、説明文は付けないでください。
要件：
- アイコンセット：draw.ioの"AWS 2025"
- レイアウト：横配置（左：外部、中央：アプリ層、右：DB層）
- 各要素は個別のmxCellとして出力、IDはユニーク（各IDの末尾にランダム8文字を付与）
- Duplicate IDが発生しないようにする
出力：Draw.ioで読み込めるXML全文のみ

運用チェックリスト（導入直後に必須）

PoC図で時間短縮と品質の定量評価を済ませたか
テンプレ（アイコン／境界／ラベル）を作成・共有したか
XML自動検証（xmllint＋Duplicate IDチェック）をCIに組み込んだか
機密データポリシー（マスク基準・モデル選定）を定めたか
生成履歴とプロンプトをログに残す仕組みを作ったか

参考ワークフロー（検証付き、Mermaid）

今後の調査（優先度付き提案）

プロンプトテンプレートのA/Bベンチマーク（高）
- 目的：モデル別・プロンプト別の出力品質を定量化（成功率、修正回数、時間）。
- 方法：代表図を複数モデル（Claude系・OpenAI系・Bedrock）で生成して比較。
大規模図の分割生成最適化（高）
- 目的：最適な分割単位（例：Region/Subnet/サービス）と再結合ルールを確立。
- 指標：トークン消費、生成成功率、結合作業コスト。
XML自動修正ルーチン（中）
- 目的：Duplicate IDや軽微な構文エラーを自動修復するスクリプト群の開発。
- 出力：自動修正ライブラリ＋再生成トリガーのベストプラクティス。
セキュリティ／ガバナンス基準の整備（高）
- 目的：プロンプトに含めてはならない情報・匿名化基準・モデル選択基準の明文化。
- 成果：社内ポリシー、監査ログ要件、アクセス管理ガイド。
IaCと図の双方向同期性検証（中〜高）
- 目的：Terraform/CDKの変更を図へ自動反映、図の変更をIaCに自動的にフィードバックできるか検討。
- 指標：同期ズレ時間、誤差率、回復時間。
UX観点の可視化品質評価（低〜中）
- 目的：人間が「読みやすい」図を定量化する指標（重なり、読み取り時間、誤解率）を作る。
- 方法：ユーザーテスト＋定量評価。
法務・倫理レビュー（中）
- 目的：生成AIが持つ著作権的リスクや外部データ混入問題のチェックリスト化。
- 成果：利用規約・開示ルールのテンプレ化。

必要であれば、上記戦略を受けて「あなたの最初のPoC用：具体的なプロンプト集（MermaidとXML）、xmllint＋Duplicate IDチェックのスクリプト雛形、CI組み込み手順」を作成します。どの図（AWS構成／ログインフロー／組織図など）を最初に自動化したいか教えてください。

このレポートが参考になりましたか？

あなたの仕事の調査業務をワンボタンでレポートにできます。

無料でリサーチ

📖 レポートに利用された参考文献

検索結果: 17件追加のソース: 0件チャット: 1件

98件の参考文献から18件の情報を精査し、約90,000語の情報を整理しました。あなたは約8時間の調査時間を削減したことになります🎉

調査された文献

98件

精査された情報

18件

整理された情報量

約90,000語

削減された時間

約8時間

🏷 概要：Draw.io×生成AIで何が変わるか（利点と限界）

When does it make sense to generate a diagram? - draw.io

In draw.io, the smart templates feature allows you to generate a diagram from a text description. It's easy to get hyped up about quickly generating visual ...

drawio.com

【すごい！】Claudeで図版作成！アジャイル開発者必見のAI活用術5選

この記事では、YouTube動画で紹介されているClaudeとdraw.ioを組み合わせた図版作成の革新的な手法について、見逃せないポイントを詳しく解説していきます。これを読めば、 ...

note.com

調査のまとめ

Draw.ioにおける生成AIを活用した図形生成の方法やベストプラクティスについて、以下の通りにまとめました。 #### Draw.ioにおける生成AIを活用した図形生成の方法 Draw.ioで生...

🏷 主要5手法の比較と適用場面（LLM→XML／Mermaid／スマート生成／専用ツール）

How to Generate Draw.io Diagrams with AI

Instead of manually placing objects, AI allows you to describe what you need. The AI will automatically detect the type of diagram based on your description.

draft1.ai

GenAI-DrawIO-Creator: A Framework for Automated Diagram ...

GenAI-DrawIO-Creator is a framework that leverages Claude 3.7 to automatically transform natural language descriptions into fully editable draw.io diagrams.

openreview.net

🏷 実践プロンプトとテンプレート設計――具体例付き（AWS図・ログインフロー等）

How to Create Diagrams in Draw.io Using ChatGPT - Medium

In this guide, I'll show you how to create a simple login flow diagram with ChatGPT, then import it into Draw.io to customise and share it. Let's get started!

medium.com

AI diagramming guide: how to create beautiful diagrams 10x faster

This article provides practical guidance on crafting effective AI diagram prompts, iterating efficiently using AI, and choosing the right tools for the job.

eraser.io

【AI活用】ビジネス資料・図解作成が劇的に簡単に！テキスト ... - Qiita

... Draw.ioファイルとして保存. 2つの方法があります. 方法1: テキストエディタを使う（基本的な方法）. AIの出力をコピーします; macの場合テキストエディタで「新規作成 ...

qiita.com

生成AIにdraw.ioのAWS構成図を作図させてみた - DevelopersIO

今回は生成AIを使ってdraw.ioでAWS構成図を作成する方法を紹介しました。特にClaude 3.7 SonnetやClaude 3.5 Sonnetなどのモデルを使うことで、高品質なAWS構成図を ...

classmethod.jp

生成AI_活用Tips】Claude×draw.ioで組織図の作成を効率化する方法｜水 ...

#### 生成AI_活用Tips】Claude×draw.ioで組織図の作成を効率化する方法の概要この記事では、生成AIであるClaudeと無料の高機能作図ツールdraw.io (diagrams.net)を組み合わせることで、従来手間がかかっていた組織図の作成を効率化する方法を紹介しています。数時間を要していた作業が数分で完了し、組織変更時の更新も大幅に効率化できると説明されています。 ![見出し画像](https://assets.st-note.com/production/uploads/images/197305098/rectangle_large_type_2_e73a517d4a4bb54f961a3735741d9f16.png?width=1200) #### 登場するツールとその役割組織図作成の効率化には、以下の2つのツールが活用されます。 * **Claude** * **役割**: 組織情報の論理的整理とdraw.io用のXMLコードの正確な生成を担います。不足情報があれば質問して補完し、階層関係を適切に理解して視覚化に貢献します。 * **draw.io（diagrams.net）** * **役割**: Claudeが生成したXMLファイルを直接インポートし、組織図を視覚化、編集する役割を担います。無料で高機能な作図ツールであり、豊富な図形やスタイルオプション、リアルタイム編集・共有機能が特徴です。 #### 具体的な実践例：ITソリューション会社の組織図作成「株式会社テックソリューションズ」という従業員数50名のITソリューション会社を例に、具体的な手順が5つのステップで解説されています。 1. **ステップ1: Claudeに組織情報をインプット** * まず、Claudeに会社の概要、組織体制、各部門の役職者や人数などの情報を箇条書きやテキスト形式で入力します。 * 入力例として、「株式会社テックソリューションズ」の経営陣（代表取締役社長：田中太郎、取締役副社長：佐藤花子、取締役CTO：山田次郎）、管理部門（8名、管理部長：鈴木一郎他）、営業部門（12名、営業部長：中村誠他）、開発部門（25名、開発部長：松本博之他）、品質保証・テスト部門（5名、品質保証部長：田村和彦他）の詳細な情報が示されています。 ![組織情報インプット](https://assets.st-note.com/img/1750425011-3sxJpVzwjv7P0NchT9oqOAKi.png?width=1200) 2. **ステップ2: draw.io用XML形式で出力** * Claudeに「この会社の組織図をdraw.ioで編集できるようにxml形式で出力して」とリクエストすると、Claudeは階層構造に基づいた配置、部門ごとの色分け、人数情報の表示、適切な接続線（報告ライン）を含む組織図のXMLコードを自動生成します。 ![XML形式出力](https://assets.st-note.com/img/1750425067-L6Adiju0khK5frtNFD12Qbqz.png?width=1200) 3. **ステップ3: XMLファイルとして保存** * 生成されたXMLコードをコピーし、テキストエディタに貼り付けて「.xml」拡張子で保存します。 ![XMLファイル保存](https://assets.st-note.com/img/1750425291-dKyhR1FV2YTD7X5g9Pq3ONi4.png?width=1200) 4. **ステップ4: draw.ioで開いて編集** * draw.io (diagrams.net)にアクセスし、「既存のファイルを開く」から保存したXMLファイルをアップロードすると、自動的に組織図が表示されます。 ![draw.ioで開く](https://assets.st-note.com/img/1750425330-iWtv7gBr8lDzH4MxqeRKjAd0.png?width=1200) 5. **ステップ5: 必要に応じて微調整** * draw.io上で、ボックスのサイズや位置、色やフォントのカスタマイズ、追加情報の記載、レイアウトの最適化など、視覚的な調整を自由に行うことができます。 #### 効果とその他活用シーンこの手法により、以下の効果が期待できます。 * **時間短縮効果**: 従来1〜2時間かかっていた作業が、AI活用後は15〜20分に短縮されます。 * **品質向上効果**: 組織階層の論理的な整理、統一感のあるデザインでの出力、修正・更新作業の簡素化、部門間の関係性の明確化が実現します。 * **活用シーン**: 組織変更時の新体制説明、IRや営業資料での会社紹介、プロジェクト体制図の作成、委員会・チーム構成の可視化など、多岐にわたる場面で応用可能です。 #### まとめ AIを活用した組織図作成は、手作業による煩雑な作業から解放し、本質的な組織設計や情報整理に集中できる環境を提供します。特に、組織変更が頻繁な成長企業や複数のプロジェクト体制を管理する企業にとって、この効率化手法は非常に有効です。

note.com

🏷 ワークフローと自動化：ツール連携と運用手順（Claude／Bedrock／Amazon Q／NotebookLM）

[PDF] GenAI-DrawIO-Creator: A Framework for Automated Diagram ...

... DrawIO-Creator: A system that transforms natural language descriptions into fully editable diagrams using Claude 3.7 to generate draw.io compatible XML.

openreview.net

DR: Create System Architecture Diagrams Instantly Using Claude AI ...

Designing architecture diagrams for your project? Skip the drag-and-drop hassle. Use Claude AI to generate draw.io diagrams instantly with just a prompt.

dev.to

NotebookLM×Claude×draw.ioでkintone営業支援パックの構成図を ...

Claudeとは. Anthropic社が提供する対話型AIアシスタントツールです。様々なプロンプトに対応でき、draw.io用のXML出力なども生成可能です。手順. 1. NotebookLMで ...

qiita.com

Claude 3.7 Sonetで図を作成してみた - はちみつブログ

今回はClaude 3.7 Sonnetで図形の出力させてみた。特にDraw.ioで利用可能なXML形式で出力させることはインパクトがあった。上手くいかないケースももちろんあるが、 ...

hunny-hachimitsu.hatenablog.com

Amazon Q Developer CLIのAI Agentにdraw.ioでAWS構成図を描か ...

以下の条件で、VPC"<VPC ID>"の内部にあるリソースをdraw.ioで構成図にしてください。・プロファイル"<プロファイル名>"を使ってAWSの構成情報を読み取ってください。・ ...

serverworks.co.jp

【開発効率アップ】生成AIアプリ「Bedrock Engineer」を使って ...

AWS構成図やER図、シーケンス図などをdraw.io形式で作成する機能です。個人的には、この機能が一番うれしいです :smile: では、実際に試してみます。

qiita.com

Claude Codeでdraw.ioの業務フロー図とn8nワークフローを自動作成する ...

#### Claude Codeでdraw.ioの業務フロー図とn8nワークフローを自動作成する方法この記事では、生成AIであるClaude Codeを活用してdraw.ioの業務フロー図とn8nワークフローを自動作成する方法について解説しています。この手法は、ドキュメント作成と実装の連携を強化し、開発プロセスを効率化する可能性を秘めています。 ![] (https://assets.st-note.com/production/uploads/images/209419612/rectangle_large_type_2_2980eede214dc89b97fbf638454141a3.png?width=1200) #### この手法の強力なメリットと限界 **メリット:** * **圧倒的な時間短縮:** フロー図やワークフローの基本的な骨格をわずか数分で作成できます。 * **思考の整理:** 自然言語で要件を書き出す過程が、仕様を明確にする助けとなり、プロジェクトの初期段階での混乱を防ぎます。 * **ドキュメントと実装の連携:** フロー図の要件から直接ワークフローの雛形を生成できるため、ドキュメントと実際のシステム実装との間に発生しがちな乖離を効果的に防ぎます。 **限界と注意点:** * **あくまで「たたき台」:** AIが生成するものは完璧ではないため、必ず人間の目による詳細なレビューと、設定やロジックの修正が不可欠です。 * **プロンプトの質が全て:** AIへの指示（プロンプト）が曖昧だと、期待通りの結果が得られない可能性があります。要件は可能な限り具体的に、明確に記述することが成功の鍵です。 * **機密情報の取り扱い:** セキュリティ上の理由から、APIキー、パスワード、個人情報などの機密情報をプロンプトに直接入力することは絶対に避けるべきです。認証情報はn8nなどのプラットフォーム上で手動で安全に設定する必要があります。 #### 準備この自動生成プロセスを実行するためには、Claude Codeとdraw.ioのCLIツールをセットアップする必要があります。 **1.1 Claude Codeのセットアップ（Windows 11向け）** Claude Codeを利用するには、**Node.js 18以降**のバージョンが必須です。インストール後、`claude doctor`コマンドで正常にインストールされているか確認できます [Anthropic+1](https://docs.anthropic.com/en/docs/claude-code/setup?utm_source=chatgpt.com)。 * **CLIインストール:** `npm install -g @anthropic-ai/claude-code` * **PowerShell経由の簡易インストール:** `irm https://claude.ai/install.ps1 | iex` * **WSL（Windows Subsystem for Linux）の利用:** 互換性とスムーズな操作を求める場合、WSL（例: Ubuntu）上での実行が推奨されます。WSLをインストールし、その中でNode.js/npmとClaude Codeを設定します。 * **Git Bashでの利用:** WSLを使用しない場合は、Git for Windowsを導入し、Git Bash上でClaude Codeを動作させることも可能です。その際、環境変数`$env:CLAUDE_CODE_GIT_BASH_PATH`に`bash.exe`のパスを指定する必要があります。 **1.2 draw.io（diagrams.net）CLIの準備** draw.io DesktopのWindows版は通常、`C:\Program Files\draw.io\draw.io.exe`にインストールされ、GUIだけでなくCLIでの操作も可能です。 * **CLI基本オプション:** `draw.io.exe`のCLIは、`-x`でエクスポート、`-f`で形式（PNGやSVGなど）指定、`-o`で出力先指定が可能です。例として、`"C:\Program Files\draw.io\draw.io.exe" -x -f png -o "output.png" "input.drawio"`のように使用します。 * **注意点：背景色の差異:** CLIで出力された画像とGUIで表示される画像では、背景色などに差異が生じる場合があります。必要に応じてSVG出力やGUIでのプレビューを併用することが推奨されます。

note.com

🏷 品質チェック・セキュリティと導入チェックリスト（反復改善と最終調整）

How to use AI to create better technical diagrams : r/dataengineering

Most LLMs can handle updates to draw.io diagrams since they're just XML. Feed it your desired changes plus your current diagram's XML and see what it can do. It ...

reddit.com

📖 レポートに利用されていない参考文献

検索結果: 52件追加のソース: 0件チャット: 0件

Free AI diagram generator - compatible with drawio : r/devops - Reddit

Free AI diagram generator - compatible with drawio. We are offering a free version of draft1 here: https://app.draft1.ai/tryfree

reddit.com

49. draw.io: AI tool to draw the diagram || Dr. Dhaval Maheta

Email: dhavalmaheta1977@gmail.com Twitter: https://twitter.com/DhavalMaheta77 LinkedIn: https://www.linkedin.com/in/dhaval-maheta-320200153/ Facebook ID: ...

youtube.com

How to use Claude AI + draw.io to Create Architecture Diagrams for ...

In this blog, I'll walk you through how I combine Claude AI with draw.io to create clean, structured, and visually appealing diagrams for complex codebases.

dev.to

I realised I need a new draw.io library for all the new AI drawing

Here is my step-by-step process to create a new draw.io library for AI. Step 1: Find out the key component for Generative AI and Agentic AI.

medium.com

How to Automate Draw.io Diagrams with ChatGPT - YouTube

... (AI prompt generation) ✨ Don't forget to like, comment, and subscribe for ... How to Automate Draw.io Diagrams with ChatGPT – Easy XML Schematic Creation!

youtube.com

Draw.io - There's An AI For That®

Browse 77 Draw.io AIs. Includes tasks such as Sketch to image, Diagrams, Architectural design, Brainstorming and Sketches.

theresanaiforthat.com

Importing diagrams and libraries into draw.io

draw.io makes it easy to collect your most used shapes, images, custom shapes and diagram fragments in your own convenient custom shape library.

drawio.com

Make AI Draw Architecture Diagrams with AWS Icons | Shing's Blog

shinglyu.com

AI Data Flow Diagram Generator

eraser.io

Use generative AI in Amazon Bedrock for enhanced recommendation ...

amazon.com

9 Best AI Flowchart Generators in 2025

edraw.ai

Blog - Smart diagram generation for more template diagrams

drawio.com

The best flowchart software and diagram tools in 2025

zapier.com

Draw Diagrams for Free using AI — yEd Live | DiagramGPT | Draw.io ...

medium.com

lgazo/drawio-mcp-server: Draw.io Model Context Protocol ... - GitHub

The Draw.io MCP server is a Model Context Protocol (MCP) implementation that brings powerful diagramming capabilities to AI agentic systems.

github.com

Automated Network Diagrams with DrawIO and pyATS MCP

Infrastructure diagrams that draw themselves — in real time. This video showcases a major breakthrough in network automation: a fully working Draw.io + ...

youtube.com

Architecture Diagramming Tools, and the AI Gap

Architecture diagramming tools include purpose-built tools, diagrams as code tools, and AI-augmented tools that generate diagrams from prompts.

generativeprogrammer.com

Learn how to diagram using draw.io features

The draw.io search feature is now an omnibox providing quick access to options and diagram tools, as well as searching the shape libraries.

drawio.com

What If You Could Vibe With Diagrams? | by Ladislav Gazo - Medium

When you choose a tool like Draw.io for something as ambitious as AI-driven diagramming, you know you're signing up for a bit of a wild ride. As a fan of Draw.

medium.com

Automate Draw.io Diagram Export with Azure DevOps and GitHub

Install Draw.io and the necessary dependencies; Export each diagram page as a PNG image; Commit the images back to the repo. All hands off. All automated.

bitesinbyte.com

Blog - Create UML class diagrams

drawio.com

AI Flowchart Generator

eraser.io

Blog - How to create data flow diagrams in draw.io

drawio.com

Top 8 Draw.io Alternatives for Cloud Architectures - DEV Community

dev.to

Draw a basic flow chart in draw.io

drawio.com

DiagramGPT – AI diagram generator created by Eraser

eraser.io

Blog - Draw Azure architecture diagrams with updated shapes

drawio.com

Building an AI-Powered Architecture Enablement Platform – code ...

codesimple.blog

Building data flow diagrams in draw.io

In this blogpost, we'll look at how to build data flow diagrams in draw.io, as well as some helpful tips and tricks to ensure your diagrams provide the right ...

drawio-app.com

Mastering Draw.io: Complete Tutorial for Academic and Professional ...

Learn to create professional diagrams with our comprehensive Draw.io tutorial. Master flowcharts, UML, network diagrams and more for academic and business ...

pageon.ai

Top 10 draw.io Tips to Boost Your Productivity - SPK and Associates

1. Use Keyboard Shortcuts to Save Time · 2. Leverage the 'Arrange' Menu for Alignment · 3. Utilize Layers for Complex Diagrams · 4. Customize Your Stencils for ...

spkaa.com

draw.io Blog

drawio.com

Generate a diagram using AI

youtube.com

【レポート】生成型AIを活用してアーキテクチャ図を作成し

# AIからの回答ここでは、アーキテクチャ図を作成するための一般的で効果的なツールをいくつか紹介します： [1] 無料のオプション： Draw.io (diagrams.netとしても知られて ...

classmethod.jp

無料で使えるフローチャート自動作成AI比較12選！業務効率 ... - WEEL

この記事では、生成AIでフローチャートを作成する方法やメリット、注意点などを詳しく解説します。業務フローを作成できる生成AIツールや、実例としてChatGPTを利用して ...

weel.co.jp

draw.ioの記事一覧 - Zenn

zenn.dev

生成AI からパワポ用の図を作る（案）(2025-04-04現在)｜河野崇

note.com

論文執筆のためのAI活用術】最新AIで書く「図で魅せるResults」手書き ...

mmedici.co.jp

draw.ioをつかったフレキシブルな設計図作成術

設計図の作成には、ブラウザ版のdraw.ioを使っています。 draw.ioは無料の作図ツールで、直感的な操作で設計図を作成でき、初心者でも綺麗な製図ができます ...

kakehashi-dev.hatenablog.com

ER図の作成ツール8選！Draw.ioがおすすめ？データ構造をわかり ...

Gliffyは図形をドラッグ&ドロップしてER図を作成できるため、直観的な作図が可能なツールです。書き方は、あらかじめ用意された図形をホワイトボード上にドラッグ&ドロップ ...

mynavi.jp

無料で使える高機能な作図ツール draw.io（diagrams.net）の使い方 ...

保存先を選んだら、ドローするもののテンプレートを選択します。ビジネスやチャート、マインドマップ、UMLなど様々なテンプレートがありますので、必要なものを選んで ...

notepm.jp

DrawIOの使い方マスター：直感的なフローチャート作成で業務効率 ...

DrawIOの使い方をマスターして業務効率をアップさせる方法を解説。基本機能から高度なテクニック、他ツールとの連携まで、ビジネスで活用するための実践的なガイドを ...

ones.com

DrawIOの使い方マスター：直感的なダイアグラム作成で業務効率化 ...

DrawIO活用のベストプラクティス · 一貫性のあるデザインを心がける：色使いやフォントを統一し、見やすさを重視する · 階層構造を意識する：複雑な情報を整理し、理解しやすい ...

ones.com

AIを活用したプロジェクト構築プロセスの自動化｜久保卓也 - note

ベストプラクティスの運用(gitignoreの適切な設定など). 依存関係の適切な初期設定. 学び: AIはコンテキストを理解し、プロジェクトに必要なファイルを推論できる. 複数 ...

note.com

AWS構成図作成の悩みを一掃！Diagram as Codeで始める ... - Qiita

品質向上：AIによる自動チェックでセキュリティやベストプラクティスの漏れを防止; 設計と実装の乖離解消：図表とコードが常に同期される. 10. まとめ. Diagram as Codeは ...

qiita.com

Bedrock Engineerとは何か？AWS発の開発者向け生成AIツールの ...

プロジェクト開始時にはBedrock Engineerが自動でプロジェクト構成を整備し、設計段階からベストプラクティスに沿った形で進められるため、開発工程全体の安定性が向上し ...

issoh.co.jp

プロダクト開発のモニタリングにおいて大事な4つの段階とベスト ...

今回はプロダクトのモニタリングをどう進めていくべきかについて、4つの大事な段階とそのベストプラクティスを紹介したいと思います。この記事は秋の技術特集 2024の ...

kakehashi-dev.hatenablog.com

DevinとClaude Code ActionsでAI駆動開発を実践しよう - GMO ...

gmo.jp

シンプルな作図Webアプリ draw.io で学習効率を上げよう！｜千代よる ...

note.com

Serverless framework V4からの有償化に伴いCloudFormationからAWS SAM ...

benjamin.co.jp

オープンソース連携で広がるMiroの図解機能の魅力

tech-father.com

Azureで構成図を作成する方法！おすすめツールや具体的な手順を解説 ...

ai-souken.com

📊 ドメイン統計

参照ドメイン数: 37引用済み: 12総文献数: 98

note.com

引用: 3件/ 総数: 8件

引用率: 37.5%

qiita.com

引用: 3件/ 総数: 5件

引用率: 60.0%

openreview.net

引用: 2件/ 総数: 2件

引用率: 100.0%

drawio.com

引用: 1件/ 総数: 16件

引用率: 6.3%

medium.com

引用: 1件/ 総数: 7件

引用率: 14.3%

classmethod.jp

引用: 1件/ 総数: 7件

引用率: 14.3%

dev.to

引用: 1件/ 総数: 5件

引用率: 20.0%

eraser.io

引用: 1件/ 総数: 4件

引用率: 25.0%

serverworks.co.jp

引用: 1件/ 総数: 4件

引用率: 25.0%

draft1.ai

引用: 1件/ 総数: 2件

引用率: 50.0%

reddit.com

引用: 1件/ 総数: 2件

引用率: 50.0%

hunny-hachimitsu.hatenablog.com

引用: 1件/ 総数: 1件

引用率: 100.0%

youtube.com

引用: 0件/ 総数: 7件

引用率: 0.0%

drawio-app.com

引用: 0件/ 総数: 3件

引用率: 0.0%

kakehashi-dev.hatenablog.com

引用: 0件/ 総数: 2件

引用率: 0.0%

ones.com

引用: 0件/ 総数: 2件

引用率: 0.0%

theresanaiforthat.com

引用: 0件/ 総数: 1件

引用率: 0.0%

shinglyu.com

引用: 0件/ 総数: 1件

引用率: 0.0%

amazon.com

引用: 0件/ 総数: 1件

引用率: 0.0%

edraw.ai

引用: 0件/ 総数: 1件

引用率: 0.0%

zapier.com

引用: 0件/ 総数: 1件

引用率: 0.0%

github.com

引用: 0件/ 総数: 1件

引用率: 0.0%

generativeprogrammer.com

引用: 0件/ 総数: 1件

引用率: 0.0%

bitesinbyte.com

引用: 0件/ 総数: 1件

引用率: 0.0%

codesimple.blog

引用: 0件/ 総数: 1件

引用率: 0.0%

pageon.ai

引用: 0件/ 総数: 1件

引用率: 0.0%

spkaa.com

引用: 0件/ 総数: 1件

引用率: 0.0%

weel.co.jp

引用: 0件/ 総数: 1件

引用率: 0.0%

zenn.dev

引用: 0件/ 総数: 1件

引用率: 0.0%

mmedici.co.jp

引用: 0件/ 総数: 1件

引用率: 0.0%

mynavi.jp

引用: 0件/ 総数: 1件

引用率: 0.0%

notepm.jp

引用: 0件/ 総数: 1件

引用率: 0.0%

issoh.co.jp

引用: 0件/ 総数: 1件

引用率: 0.0%

gmo.jp

引用: 0件/ 総数: 1件

引用率: 0.0%

benjamin.co.jp

引用: 0件/ 総数: 1件

引用率: 0.0%

tech-father.com

引用: 0件/ 総数: 1件

引用率: 0.0%

ai-souken.com

引用: 0件/ 総数: 1件

引用率: 0.0%

このレポートが参考になりましたか？

あなたの仕事の調査業務をワンボタンでレポートにできます。

無料でリサーチ

新しいテーマを調査する

運営会社サービス概要メディア

サインイン

Draw.io×生成AIの最新5手法（XML/Mermaid）実践ガイド

📜 要約

主題と目的

回答

結果と結論

コード実行

🖼 関連する画像

このレポートが参考になりましたか？

🔍 詳細

🏷概要：Draw.io×生成AIで何が変わるか（利点と限界）

概要：Draw.io×生成AIで何が変わるか（利点と限界）

調査のまとめ

↪️ 回答のワークフロー:

Draw.ioにおける生成AIを活用した図形生成の方法

🏷主要5手法の比較と適用場面（LLM→XML／Mermaid／スマート生成／専用ツール）

主要5手法の比較と適用場面（LLM→XML／Mermaid／スマート生成／専用ツール）

比較の要点（短評）

各手法の詳述と適用場面（事実提示→考察）

実践的ワークフロー例（推奨パターン）

ベストプラクティス（実務向けチェックリスト）

具体的プロンプト例（テンプレ）

図解（ワークフロー・比較：Mermaidでの可視化）

参考画像（実例）

最後に — 実務導入への示唆

🏷実践プロンプトとテンプレート設計――具体例付き（AWS図・ログインフロー等）

実践プロンプトとテンプレート設計――具体例付き（AWS図・ログインフロー等）

🏷ワークフローと自動化：ツール連携と運用手順（Claude／Bedrock／Amazon Q／NotebookLM）

ワークフローと自動化：ツール連携と運用手順（Claude／Bedrock／Amazon Q／NotebookLM）

代表的ツールと得意領域（要点）

推奨ワークフロー（実践手順：具体的・実行可能）

ワークフロー図（例：NotebookLM → Claude → Validator → draw.io）

実務で注意すべき課題と対策（運用レベル）

運用チェックリスト（デイリー/リリース前）

ベンチマーク的示唆（研究/実装から得られた定量）

プロンプト設計テンプレ（実践例：AWS構成図をdraw.io XMLで出す場合）

トラブルシュート（よくある失敗と対処）

まとめと実践的示唆

🏷品質チェック・セキュリティと導入チェックリスト（反復改善と最終調整）

品質チェック・セキュリティと導入チェックリスト（反復改善と最終調整）

1) 最初の品質チェック（生成直後）

2) 表示・可読性の品質チェック（Draw.io上での目視・自動）

3) セキュリティチェック（機密情報・データ扱い）

4) 導入チェックリスト（PoC→本番までの段取り）

5) 具体的な最終調整（チェックリスト形式）

6) 反復改善のためのプロンプト設計のヒント

7) 実務向けテンプレ化されたチェックリスト（短縮版）

反復フロー（図示：Mermaid）

参考となる実装例・ツール（出典）

最後に（専門家の示唆）

🖍 考察

調査の本質

分析と発見事項

より深い分析と解釈

戦略的示唆

今後の調査（優先度付き提案）

このレポートが参考になりましたか？

📖 レポートに利用された参考文献

🏷 概要：Draw.io×生成AIで何が変わるか（利点と限界）

🏷 主要5手法の比較と適用場面（LLM→XML／Mermaid／スマート生成／専用ツール）

🏷 実践プロンプトとテンプレート設計――具体例付き（AWS図・ログインフロー等）

🏷 ワークフローと自動化：ツール連携と運用手順（Claude／Bedrock／Amazon Q／NotebookLM）

🏷 品質チェック・セキュリティと導入チェックリスト（反復改善と最終調整）

📖 レポートに利用されていない参考文献

📊 ドメイン統計

このレポートが参考になりましたか？
